Projet suivi du soleil

L3 IDIM ICM.

Finalité ludique du projet : Réaliser un tournesol hyperactif (il doit suivre en permanence la course du soleil ou d'une autre source lumineuse).

Aspects traités lors de ce travail :
Utilisation et caractérisation de capteurs de lumière (photorésistance, photodiode, ...), détermination expérimentale des performances : domaines de linéarité, temps de réponse.
Contrôle de moteur pas à pas.
Mise en place d'un asservissement deux axes piloté sous Labview (analyses des performances et de leurs limites).

POUR COMMENCER   : allez voir sur internet comment fonctionne un moteur pas à pas si vous ne le savez pas déjà.

Matériel disponible :

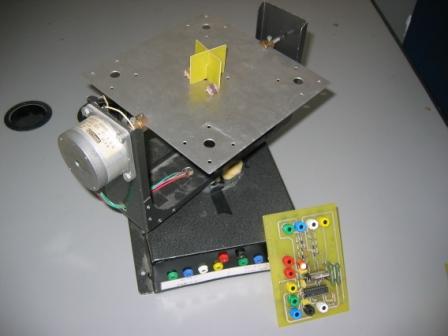

maquette deux axes avec moteur pas à pas
carte de contrôle de moteur pas à pas (L293 + L298)
capteurs de lumière divers
Alimentation de  puissance.


I-MISE EN PLACE DU PILOTAGE DES MOTEURS.

Combien de fils ont les moteurs? Peut-on ne pas les utiliser tous? Que ce passe-t-il alors?

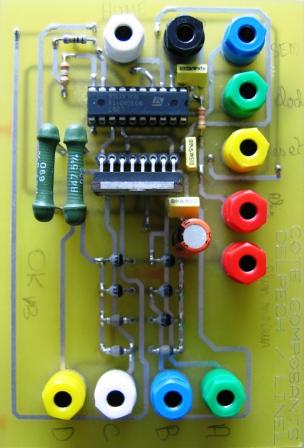

Une carte dupliquée deux fois permet de piloter les moteurs. Etudier cette carte (cf doc L298 page 8/13 pour retrouver le schéma et doc L293). Quelles sont les entrées de commande? les sorties? tracer les chronogrammes de fonctionnement.
Comment sous Labview pourra-t-on générer les signaux nécessaires pour une marche avant, une marche arrière? Les générer avec la possibilité de faire varier le sens, d'inhiber la commande, de régler la vitesse, ceci pour un moteur.

Attendre la séance 2 pour faire fonctionner les cartes.



II-MISE EN PLACE DE LA MESURE.
pas tout la première séance!
